СЕРИЯ ALCODEC FS
Безрамное стеклянное ограждение для коммерческих зданий
Alcodec FS 3000 — коммерческое стеклянное ограждение, предусмотренное для горизонтальной нагрузки с проектной проверкой до 3,0 кН/м. Разработано для гостиниц, офисов и торговых центров. Усиленный канал для стекла VSG 8+8 до 12+12мм. Структурные испытания по EN 1991-1-1 и DIN 18065.
ТЕХНИЧЕСКАЯ ЛИНИЯ ВЫБОРА
Диапазон ветровой нагрузки, высоту профиля и предварительный состав стекла нужно читать в одной технической шкале. Толщина стекла сама по себе не является заявлением несущей способности; окончательный выбор подтверждается размером панели, основанием крепления и расчетом анкеров.
Ветровая нагрузка
Оценить диапазон 0-7,0 kPa
Класс профиля
Проверить ступень 80-160 мм
Состав стекла
VSG проверяется по проекту
Анкеры
Основание и крайнее расстояние определяют выбор
Диапазон ветровой нагрузки
FS 3000 · 1.5-3.0 kPa
Анимация показывает предварительный предел ветровой нагрузки для выбранной модели. Состав стекла и расчет анкеров отдельно проверяются по данным проекта.
Выбранная модель: FS 3000
МАРШРУТ ПО ВЕТРОВОЙ НАГРУЗКЕ
Это только предварительный маршрут внутри продуктовой линейки. Состав стекла, высота панели, пролет, линейная нагрузка и расчет анкеров проверяются по данным проекта.
Состав стекла
Варианты VSG 8+8 / 10+10 mm для FS 3000 являются диапазоном предварительного выбора. Один и тот же состав стекла может работать по-разному в зависимости от высоты панели и пролета.
Профиль и анкеры
Высота профиля 100 mm оценивается вместе с глубиной посадки стекла, основанием крепления, крайним расстоянием и расчетом анкеров.
Чтение ветровой нагрузки
1.5-3.0 kPa определяет класс системы. Это значение нельзя читать как самостоятельную способность стекла; проектный расчет остается решающим.
ТЕХНИЧЕСКИЙ ПРОФИЛЬ
Сначала оцените характер системы, затем совместно проверьте материал, стекло или заполнение, узел крепления, анкеры и рабочие данные.
Материал
Алюминий + стекло VSG
Толщина стекла
12 mm / 16 mm glazing range; VSG build-up by project check
БАЗОВЫЙ ПРОФИЛЬ
Техническое изображение показывает только сечение профиля; стеклопакет, анкеры и узел проекта проверяются отдельно.
Ветровая нагрузка
Сертификация
Ось X показывает ветровую нагрузку; ось Y показывает семейство FS. Состав стекла и расчет анкеров проверяются отдельно.
Высота профиля
100 mm
Предварительное стекло
VSG 8+8 mm / 10+10 mm
Ветровая нагрузка
3.0 kPa
FS 1500
0-1.5 kPaVSG 6+6 mm / 8+8 mm / 10+10 mm
Стандартная проверка балкона и террасы
FS 3000
1.5-3.0 kPaVSG 8+8 mm / 10+10 mm
Проверка повышенного ветра и линейной нагрузки
FS 5000
3.0-5.0 kPaVSG 8+8 mm / 10+10 mm
Проверка высокого ветрового давления и анкеров
FS 7000
5.0-7.0 kPaVSG 10+10 mm / 12+12 mm / 15+15 mm
Проверка повышенного ветра и высотного здания
График служит для предварительного выбора. Толщина стекла сама по себе не является подтверждением несущей способности; VSG 8+8 мм не считается автоматически пригодным для 5,0 kPa и выше.
Класс системы определяется совместной проверкой ветрового давления, линейной нагрузки, высоты панели, пролета панели, основания крепления и расчета анкеров.
Толщина стекла сама по себе не гарантирует несущую способность. Один и тот же состав стекла может работать по-разному в зависимости от высоты панели, пролета и условий анкеровки.
Человек опирается на ограждение — 0.8 kN/m
ALCODEC
Инструмент дает предварительное направление по типу ограждения; итоговый выбор подтверждается составом стекла, креплением, размером панели и расчетом анкеров.
Alcodec FS 3000 — стоечная система стеклянного ограждения, объединяющая структурные алюминиевые стойки и стеклянные панели заполнения. В отличие от безрамного FS 1500, FS 3000 использует видимые вертикальные стойки с регулярным шагом (обычно 1 000-1 500 мм), между которыми стекло зажимается или вставляется в пазы.
Гибридная конструкция дает важные преимущества: меньшие требования к толщине стекла (8+8 мм VSG достаточно для большинства применений), более простая регулировка на объекте и возможность учитывать перепады высот и криволинейные планировки. Стойки доступны в квадратных (50×50 мм, 60×60 мм) и круглых (Ø50 мм) профилях.
Методы крепления стекла: точечные фитинги, непрерывный канал между стойками или зажимы со spider-крепежом из нержавеющей стали. Основание стойки включает механизм выравнивания с регулировкой ±15 мм — важно для неровных оснований.
FS 3000 особенно подходит для лестничных ограждений, где изменяющиеся высоты и углы требуют индивидуального размера панелей, коммерческих зданий со строгими требованиями пожарного разделения и реконструкций с непредсказуемым состоянием основания.
Все компоненты покрываются порошковой краской QUALICOAT II в любом цвете RAL. Заглушки стоек, крышки оснований и профили кромки стекла создают законченный внешний вид. Соответствует EN 1991-1-1 для жилых и коммерческих классов нагрузки.
ПОДБОР ПРОДУКТА
Используйте этот продукт, когда размеры, основание, сценарий применения и технические требования достаточно понятны для расчета.
Используйте этот продукт, когда размеры, основание, сценарий применения и технические требования достаточно понятны для расчета.
Уточнить размеры, основание, ветровую нагрузку и сценарий до расчета.
Сравнить альтернативные системы под ту же задачу проекта.
Продолжить маршрут проекта
Сравнить стекло, стойки, нагрузки, анкеры и безопасность.
Подбор продуктаСравнить альтернативные системы под ту же задачу проекта.
Проверка проектаУточнить размеры, основание, ветровую нагрузку и сценарий до расчета.
Рыночные страницыСвязать эту продуктовую семью со страницами страны, типа проекта и намерения покупателя.
Подбор продуктаСравнить альтернативные системы под ту же задачу проекта.
Проверка проектаУточнить размеры, основание, ветровую нагрузку и сценарий до расчета.
ДАННЫЕ ПРОЕКТА
Стеклянное ограждение является решением по безопасности. Состав стекла, высота, линейная нагрузка, основание, расстояние до края и местные правила проверяются вместе.
Нет. Высота, пролет, нагрузка, крепление, основание и расчет определяют итоговый состав.
Когда нужна безрамная линия и край вместе с основанием позволяют такое крепление.
Когда крепление, бюджет, обслуживание или ритм фасада делают стойки более подходящими.
Не заявлять соответствие, несущую способность или одобрение DIN без проектного расчета.
ОТВЕТЫ ПО ПРОДУКТУ
Сверьте продукт с данными проекта перед калькуляторами, подбором продукта или запросом цены.
Страна проекта, размеры, количество, основание крепления, воздействие, отделка и потребность в аксессуарах или документах задают первый технический объем.
Запустить запрос →Сначала сравните по сценарию применения, затем по управлению, конструктивным условиям, отделке, доступу к обслуживанию и потребности в дилерской, экспортной или инженерной поддержке.
Подобрать продукт →Модульная система алюминиевых ограждений
Модульное алюминиевое ограждение балкона — стержни, стекло или перфорированное заполнение
Ограждение вровень для балконных дверей
Французский балкон вровень — VSG безопасное стекло, без сверления рамы
Модульная система алюминиевых ограждений
Модульный алюминиевый забор — горизонтальные или вертикальные ламели, 500–2000мм
Как используется в реальных проектах

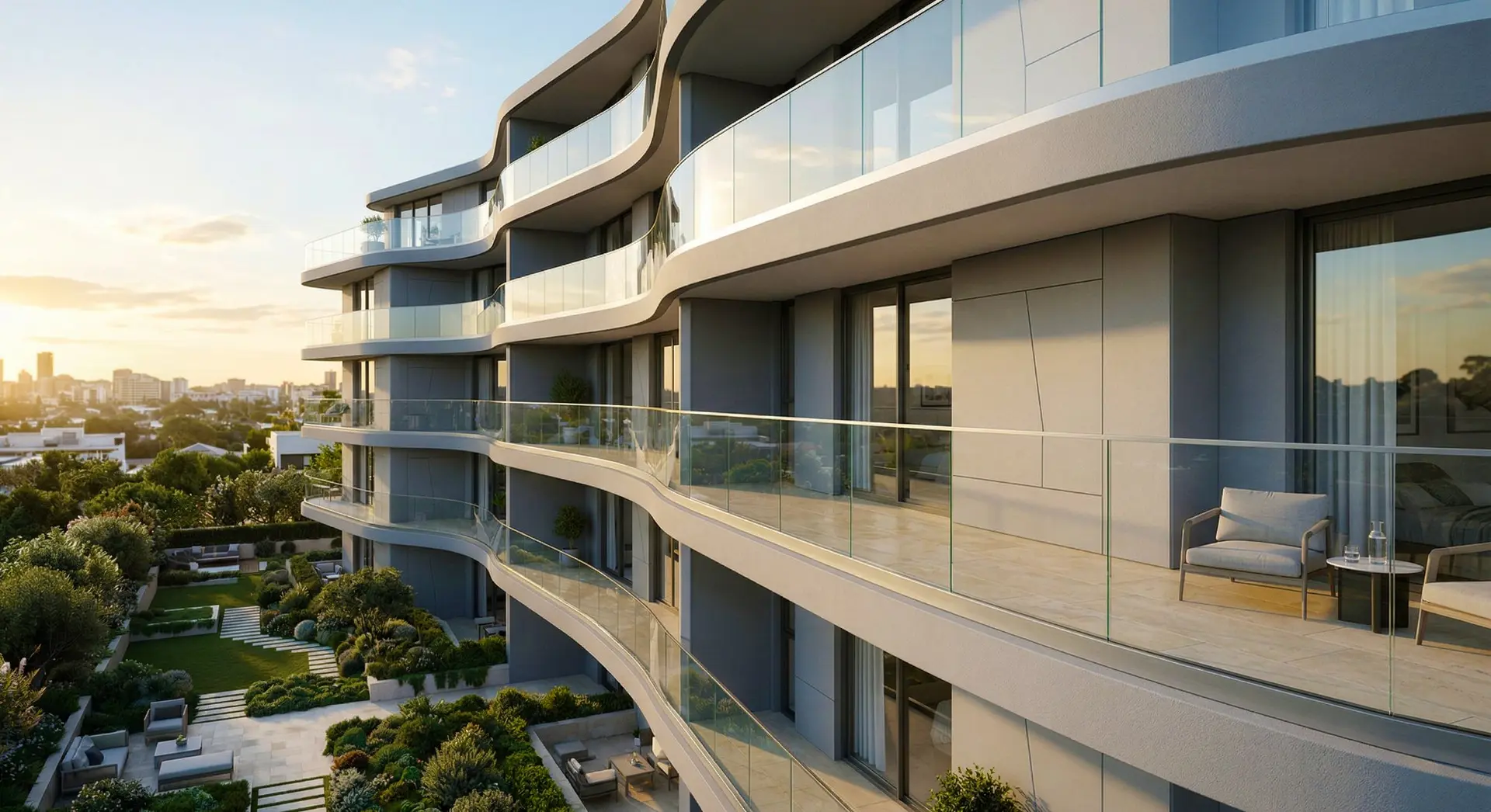

Идеальные решения для домов и вилл.
Профессиональные системы для ресторанов и отелей.
Расчет системы, толщины стекла и соответствия проекта — бесплатная техническая предварительная проверка.
Настройте продукт онлайн в 3D: размеры, цвет, аксессуары и данные для предложения.
Безрамное стеклянное ограждение для жилых помещений
Узнать Больше →
Промежуточный класс с более глубоким базовым профилем
Узнать Больше →
Высокопрочное стеклянное ограждение для зданий с высокой проходимостью
Узнать Больше →ПРИМЕНЕНИЕ
Перед производством проект проверяется по размерам, основанию, воздействию среды и отделке.
Для ресторанов, отелей и торговых центров.
Перед производством проект проверяется по размерам, основанию, воздействию среды и отделке.
ОТДЕЛКА
RAL 7016
RAL 9005
RAL 9010
RAL 7035
RAL 8014
RAL 9006
RAL 3004
RAL 6005
QUALICOAT powder coating · 450+ RAL · Цвета RAL для точного согласования с фасадом здания.
